Вентиляція басейну, опалення басейну, осушувач для басейну

Створення і підтримання сприятливого мікроклімату в закритому басейні – складна інженерна задача, рішення якої починається ще на етапі проектування.

Басейни в приватних будинках – давно вже не рідкість, а норма. Так само, як і сауни. Причому, особливості нашого клімату такі, що в 90% випадків басейни робляться критими. Але побудувати басейн, щоб він вас радував, мало. Потрібно ще й зробити так, щоб він приносив задоволення, сприяв оздоровленню, а не створював проблеми. І тут не обійтися без спеціального кліматичного обладнання.

При експлуатації критого басейну потрібно робити відразу три «кліматичних» процесу: організацію повітрообміну, осушення повітря і обігрів приміщень. Не дивно, що, всупереч поширеній думці, капітальні витрати на спорудження басейну виявляються за фактом менше, ніж експлуатаційні витрати на його утримання. Тому до вибору обладнання для системи вентиляції в басейні слід підходити дуже ретельно.

Особливості мікроклімату закритих басейнів

Вимоги до мікроклімату закритих басейнів досить жорсткі, але недотримання цих вимог може призвести до неприємних наслідків як для тих, хто його відвідує, так і для самого приміщення басейну і обладнання, яке в ньому встановлено. Головною особливістю будь-якого басейну є наявність великої кількості води, що має значну площину дзеркала, з якого постійно відбувається випаровування вологи.

Процес випаровування відбувається навіть в стоячій воді, а при інтенсивному хвилеутворенні, появі бризок, коли хтось хлюпається в басейні, він посилюється на 10-60%, в залежності від кількості тих, що купаються. Також водяна пара утворюється і від інших джерел: з поверхні підлоги, залитого водою, і з поверхні тіла людини, що знаходиться в приміщенні. Незалежно від того, наскільки інтенсивно ви користуєтеся своїм басейном, високий рівень випаровування води вимагає, щоб система вентиляції басейну діяла 24 години на добу. Зрозуміло, такий режим роботи призводить до високих витрат, тому до числа обов’язкових вимог до обладнання для вентиляції басейну відноситься економічність.

Діапазон значень
Температура повітря 27 ° C-34 ° C
Температура води 23 ° C-28 ° C
Відносна вологість повітря 50% -65%
Швидкість повітряного потоку не більше 0,2 м / с
Кратність повітрообміну 4-5 разів о 1 годині
Концентрація хлору в повітрі не більше 0,1 мг / куб. м

Осушення повітря в закритому басейні

Підвищена вологість повітря шкідлива. Вона не тільки призводить до утворення цвілі, грибка на стінах, погіршення якості будівельних конструкцій і пошкоджень різного устаткування, але і згубно впливає на здоров’я і самопочуття людини.

Осушувач в басейн забезпечить підтримку в приміщенні комфортного рівня вологості повітря в відповідно до заданих параметрів. Експлуатація в приміщенні з високим рівнем випаровування вологи, а також наявність в повітрі різних реагентів для очищення води басейну накладає деякі конструктивні особливості на осушувачі для басейнів. Наприклад, їх корпус виготовляється з гарячекатаної оцинкованої сталі з нанесенням додаткового шару зовнішнього і внутрішнього емалевого покриття, використовуються спеціальні пристрої захисту від обмерзання і т.п.

Осушувачі повітря для басейнів бувають мобільного і стаціонарного типів. Стаціонарні осушувачі, як правило, встановлюються в сусідньому з басейном приміщенні, тому що досить сильно шумлять і характеризуються більшою, порівняно з мобільними, потужністю. До приміщення басейну від стаціонарного осушувача підводяться всмоктуючий і нагнітальний повітроводи або канали, тому стаціонарні осушувачі повітря ще називають канальними.

Мобільні осушувачі найчастіше зустрічаються в настінному виконанні, рідше в підлоговому. Як правило, це моноблочні машини, призначені для басейнів, площа дзеркала води яких не перевищує 40 кв. м. Хоча бувають і більш потужні моделі.

Більш економічний і зручний в експлуатації варіант – придбання багатофункціонального агрегату для басейну, який вміє і осушувати повітря, і вентилювати, і обігрівати.

Вентиляція басейну

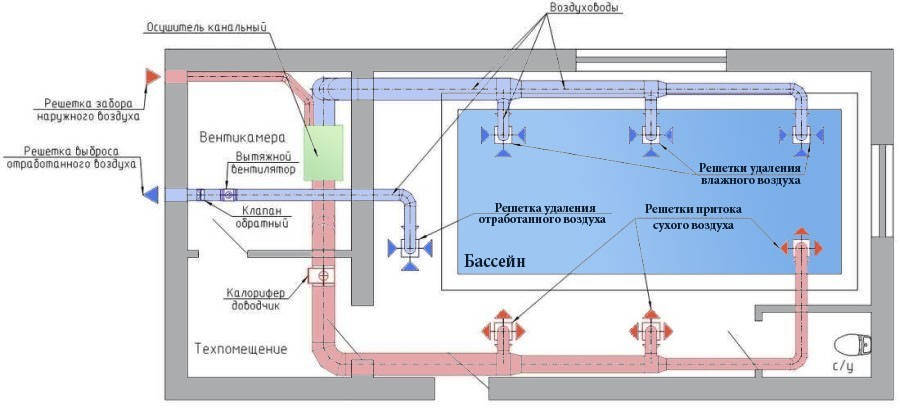

Природної вентиляції для експлуатації басейну недостатньо, доведеться зробити припливно-витяжну систему вентиляції. Для цього можна придбати припливно-витяжну вентиляційну установку. Але пам’ятайте, витяжка в ній повинна бути на 10-15% могутніше, ніж система, що забезпечує приплив повітря. Це потрібно для того, щоб неприємні запахи і відпрацьоване повітря з приміщення басейну відводилися повністю, а не залишалися всередині, змішуючись з свіжим повітрям.

Вважається, щоб припливно-витяжна система вентиляції забезпечила в приміщенні басейну комфортний мікроклімат, обсяг припливного повітря з вулиці повинен приблизно в сім разів перевищувати обсяг самого приміщення.

При монтажі системи вентиляції необхідно виконати її так, щоб пересування повітря, як припливного, так і витяжного, здійснювалося уздовж стін і стель, а самі повітряні потоки були рівномірними – для виключення дискомфорту людей, що знаходяться в басейні.

Є й інші маленькі хитрощі для більшого комфорту в басейні. Наприклад, установка щілинних дифузорів допоможе вирішити проблему запотівання вікон. Самостійно розрахувати це дуже складно, тому краще довірити розрахунок вентиляції басейну фахівцям.

Багатофункціональні агрегати для басейнів

На відміну від публічних басейнів і аквапарків, басейни в приватному будинку відвідуються порівняно нечасто і більшу частину доби простоюють. Тому безперервне додавання свіжого повітря в приміщення басейну потрібно не завжди, що дозволяє підтримувати низький рівень експлуатаційних витрат, зокрема в холодні місяці року.

Інакше кажучи, для оптимізації витрат по експлуатації басейнів в приватному будинку краще вибирати багатофункціональне обладнання з розвиненою системою управління, яка дозволяє задати різні режими роботи. Сьогодні на ринку представлено безліч моделей багатофункціональних агрегатів (їх ще називають кліматичними установками), які можуть все: забезпечувати повітрообмін, осушувати повітря, опалювати приміщення і навіть нагрівати воду в басейні. Деякі з них сумісні з системами розумного будинку.

Звичайно, витрати на придбання та установку таких агрегатів будуть вище, ніж при використанні куплених окремо осушувачів повітря і припливно-витяжних установок, зате експлуатаційні витрати зменшяться.

Асиміляцію вологи зовнішнім повітрям, тобто подачу в приміщення зовнішнього повітря з низьким вмістом вологи і видалення з приміщення вологого повітря. Цей метод добре працює взимку при низькому вологовмісту зовнішнього повітря. Влітку в середній смузі Росії асиміляція вологи зовнішнім повітрям також можлива, але слід мати на увазі, що при жаркій і дощовій погоді вологовміст зовнішнього повітря може бути вище, ніж внутрішнього, і тоді цей метод працювати не буде.

Конденсаційне осушення на поверхні випарника. На цьому принципі працюють осушувачі повітря для басейнів. Осушувач повітря може бути виконаний у вигляді окремого агрегату або бути вбудованим у вентиляційну установку. Зауважимо, що назва осушувач для цього агрегату не зовсім точне. Правильніше буде більш загальна назва: холодильна машина або холодильний контур, оскільки цей агрегат не тільки знижує вологість повітря, а й переносить тепло від повітря, що видаляється до припливному (тепловий насос), а при зміні напрямку руху холодоагенту може охолоджувати припливне повітря.

Вологість в приміщення басейну повинна підтримуватися на рівні 40-65%, при цьому в теплий період року допускається більш високий рівень вологості, оскільки в приміщенні немає холодних поверхонь, на яких може конденсуватися волога. Виходячи з цього, рекомендовані значення відносної вологості повітря: влітку до 55%, взимку до 45%.

• Кількість свіжого повітря. Мінімальний обсяг подаваного свіжого повітря визначається санітарними нормами (80 м³ / год на людину) і необхідністю асиміляції вологи з повітря (при відсутності конденсаційного осушувача повітря). Влітку обсяг повітря, що подається зазвичай вище, ніж взимку, оскільки в теплий період різниця вологовмісту внутрішнього і зовнішнього повітря нижче.
• Співвідношення припливного і витяжного повітря. У приміщенні басейну рекомендується підтримувати незначне розрядження (витрата повітря витяжної системи повинен бути на 10-15% вище, ніж припливної). Це запобігає поширення вологого повітря і запахів з басейну по інших приміщеннях.
• Рухливість повітря. На відміну від житлових приміщень, де вентиляція може бути на деякий час відключена, в приміщенні басейну повинна забезпечуватися постійна рухливість повітря виходячи з 6-и кратного повітрообміну. Це пов’язано з тим, що в нерухомому повітрі, навіть при нормальній середньої вологості, біля холодних поверхонь утворюються застійні зони, де температура опускається нижче точки роси і відбувається випадання конденсату. Щоб уникнути цього, повітря повинне постійно перемішуватися. Взимку для асиміляції вологи зазвичай не потрібна така кількість зовнішнього повітря, тому для забезпечення необхідної рухливості використовують вентиляційну установку з камерою змішання (в ній зовнішній і внутрішній повітря змішуються в заданій пропорції і подаються в приміщення). Відзначимо також, що при виборі розташування розподільників повітря потрібно враховувати, що потік повітря повинен проходити вздовж холодних поверхонь (зазвичай вертикально уздовж вікон), але при цьому в зоні купання не повинно бути протягів, оскільки це не тільки створює дискомфорт для відвідувачів басейну, а й істотно посилює випаровування вологи.

Режими роботи вентиляційної установки

В сучасних спеціалізованих припливно-витяжних установках з цифровою системою автоматики настройка всіх режимів роботи проводиться один раз при пусконалагодженні. Користувачеві в подальшому не потрібно щось змінювати в налаштуваннях системи: для управління йому буде досить перемикати робочий і черговий режим роботи (це можна робити як з пульта, так і використовувати для цих цілей звичайний вимикач).

Якщо ж для вентиляції басейну застосовується вентустановки зі спрощеною системою автоматики або ж модель, що не призначена для цих цілей, то користувачеві доведеться самостійно управляти швидкістю вентилятора і режимом роботи калорифера, задавати вологість повітря в залежності сезону, змінювати інші настройки. І така система вентиляції через неоптимальних настройок, швидше за все, не дозволить підтримувати комфортний мікроклімат при мінімально можливому енергоспоживанні.

Спеціалізовані моделі припливно-витяжних установок для басейнів працюють в двох основних режимах:

• Робочий режим (може також називатися Денний режим). В цьому режимі вентустановки працює під час експлуатації басейну, коли в приміщенні є люди, при цьому в приміщення постійно подається задану кількість зовнішнього повітря (не нижче санітарної норми). Осушення може проводитися як асиміляцією вологи зовнішнім повітрям, так і комбінованим способом (асиміляція + конденсаційне осушення повітря). У другому випадку енергоспоживання буде нижче.
• Черговий режим (може також називатися Нічний режим). В цьому режимі вентустановки працює при відсутності в приміщенні людей. Зовнішнє повітря в приміщення не подається, вентустановки працює в режимі рециркуляції (це дозволяє економити енергію, не витрачаючи її на нагрів зовнішнього повітря). Автоматика при цьому постійно контролює вологість повітря і при її підвищенні вище заданого рівня включає компресор холодильного контуру для конденсаційного осушення (якщо в складі вентустановки є осушувач), або подає зовнішнє повітря для асиміляції вологи (якщо осушувача немає). Вентиляційна установка може мати настроюється режим провітрювання в Черговому режимі – один раз на добу в приміщення ненадовго подається свіже повітря, щоб там не накопичувалися неприємні запахи.

Деякі моделі мають аварійний режим роботи. Якщо виникає несправність вбудованого або автономного осушувача, і вологість повітря підвищується вище критичного рівня, подача зовнішнього повітря збільшується для асиміляції вологи.

Рекуператор

Рекуператор (теплообмінник «повітря-повітря») – сталевий короб, через який по каналах, розділеним тонким сталевим листом, проходять зустрічні потоки свіжого вуличного і брудного повітря, що видаляється. Відбувається обмін теплом, за рахунок якого холодний вуличне повітря трохи нагрівається за рахунок минає забрудненого.

Головна функція рекуператора – економити тепло, яке необхідно для нагрівання припливного повітря взимку Оскільки ми забираємо повітря з вулиці холодним. Економія тепла рекуператором просто колосальна, але ефективний він тільки на басейнах з дзеркалом води більш 40м2. Щоб це зрозуміти, потрібно звернутися до режимам роботи вентиляції басейну. Система вентиляції басейну розраховується для 4 режимів роботи:

• Літо зима.
• День / Ніч (або експлуатація / режим простою)

Літо. Влітку повітря на вулиці теплий і вологий, тому подається в приміщення басейну без нагріву, минаючи нагрівач і рекуператор. Зміст вологи в вуличному повітрі влітку дуже велика – 12,8 г / кг. Тому, щоб видалити вологу з басейну і без того вологим вуличним повітрям доводиться продувати приміщення басейну великим об’ємом повітря, тобто брати не якістю, а кількістю.

Зима. Ситуація зворотна. Повітря на вулиці холодний, і його потрібно нагрівати для подачі в басейн, але ось що головне – він дуже сухий. Його вміст вологи всього 0,39 г / кг, тобто в 32 рази сухіше, ніж повітря влітку, а значить і кількість такого повітря для осушення басейну потрібно в кілька разів менше. Так, для осушення повітря вентиляцією в басейні з площею води 25м2, влітку потрібно приблизно 3000м3 / ч повітря, а взимку – всього 400 м3 / год., Що в 7.5 разів менше.

Припливна установка взимку просто знижує обороти. Нагріти потрібно всього 400м3 / ч, а ефективність і окупність рекуператора настає при обсягах повітря більш 1000м3 / ч. Такий обсяг повітря для осушення басейну взимку може знадобитися тільки при площі поверхні води більше 40м2.

Варто добре подумати і купувати рекуператор для басейну тільки з пластифікованими пластинами. Вони захистять рекуператор від вологи. А окупність рекуператора настає як мінімум через 2 роки використання.

Якщо ви дійсно хочете економити тепло в системі вентиляції, передбачте жалюзі для закриття дзеркала води басейну в неробочий час. Так Ви зможете знизити вологовиділення басейну, а значить зменшити і обсяг повітря, і споживання системи вентиляції на 70%.

Припливно-витяжна установка з обвідним каналом

Обвідний канал або рециркуляція від слова «циркуль» – коло. Повітря, що видаляється ми просто підмішуємо до припливному. Навіщо? – Це питання варто поставити мені по телефону, якщо Ви будете замовляти проектування комерційного басейну з площею дзеркала води більше 80 м2.

Припливна та витяжна установка (відокремленні)

В цьому випадку у нас з’являється можливість більш гнучко підійти до розміщення обладнання системи вентиляції. Ми робимо окремо припливну і витяжну установки. Вони займають значно менше місця, ніж системи з рекуператором. Можуть розташовуватися в різних приміщеннях, наприклад на горищі, в підвалі і навіть в підвісній стелі самого басейну. Припливна установка, працюючи в 2 режимах, подає влітку 3000м3 / ч, а взимку нагріває і подає всього 400м3 / ч. Витяжна установка викидає вологе повітря на вулицю, а нагріває кабель на вуличних решітках захищає їх від утворення бурульок.
